Szállító láncok

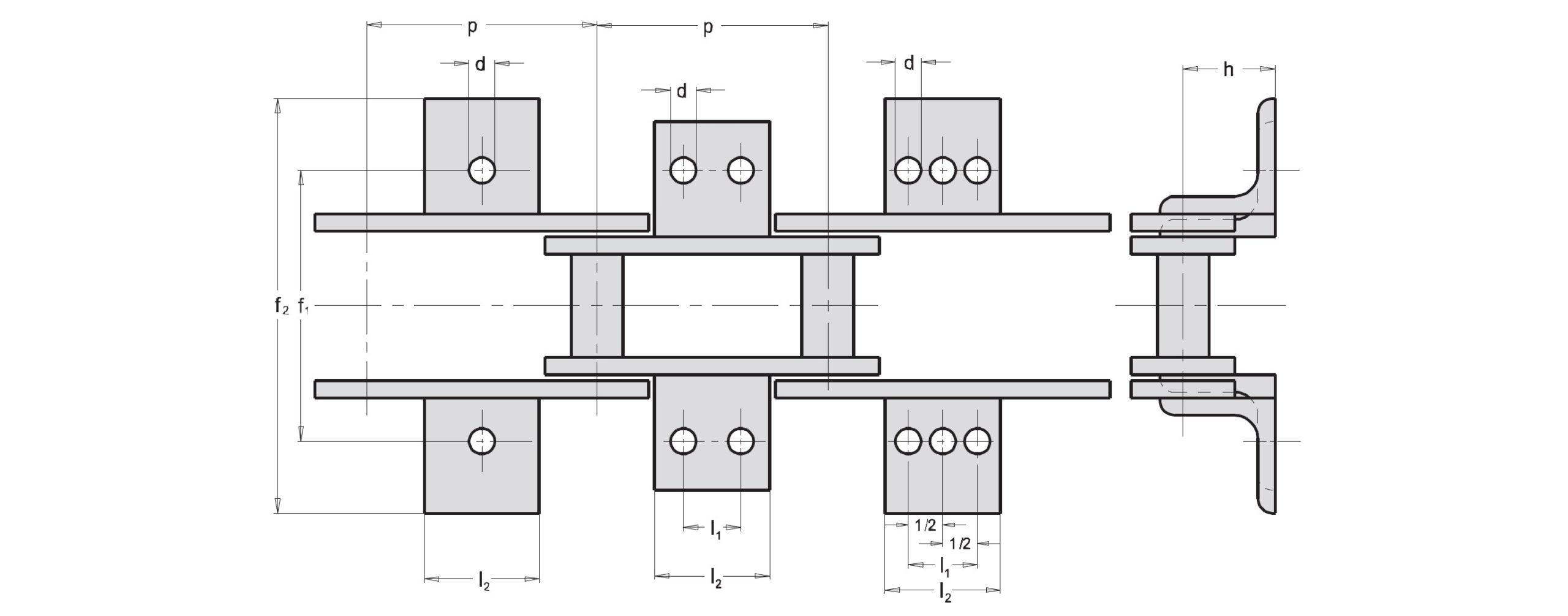

Fülezett szállító láncok, M sorozat (DIN 8167)

ISO St.		40	50	63	80	100	125	160	200	250	315	400	500	630	d mm	f1 mm	f2 mm max	h mm	Angle iron
M 20	l1	-	-	20	35	50	50	50	-	-	-	-	-	-	6,6	54	84	16	25 x 25 x 3
	l2	14	14	35	50	65	65	65	-	-	-	-	-	-
M 28	l1	-	-	-	25	40	65	65	65	-	-	-	-	-	9	64	100	20	30 x 20 x 3
	l2	-	20	20	45	60	85	85	85	-	-	-	-	-
M 40	l1	-	-	-	20	40	65	65	65	65	-	-	-	-	9	70	112	25	30 x 30 x 3
	l2	-	-	20	40	60	85	85	85	85	-	-	-	-
M 56	l1	-	-	-	-	25	50	85	85	85	-	-	-	-	11	88	140	30	40 x 40 x 4
	l2	-	-	22	22	50	75	110	110	110	-	-	-	-
M 80	l1	-	-	-	-	-	50	85	125	125	125	-	-	-	11	96	160	35	40 x 40 x 4
	l2	-	-	-	22	22	75	110	150	150	150	-	-	-
M 112	l1	-	-	-	-	-	35	65	100	100	100	-	-	-	14	110	184	40	50 x 50 x 6
	l2	-	-	-	28	28	65	95	130	130	130	-	-	-
M 160	l1	-	-	-	-	-	-	50	85	145	145	145	-	-	14	124	200	45	50 x 50 x 6
	l2	-	-	-	-	30	30	80	115	175	175	175	-	-
M 224	l1	-	-	-	-	-	-	-	65	125	190	190	190	-	18	140	228	55	60 x 60 x 8
	l2	-	-	-	-	-	35	35	100	160	225	225	225	-
M 315	l1	-	-	-	-	-	-	-	50	100	155	155	155	155	18	160	250	65	70 x 70 x 8
	l2	-	-	-	-	-	-	35	85	135	190	190	190	190
M 450	l1	-	-	-	-	-	-	-	-	85	155	240	240	240	18	180	280	75	70 x 70 x 8
	l2	-	-	-	-	-	-	-	40	125	195	280	280	280
M 630	l1	-	-	-	-	-	-	-	-	-	100	190	300	300	24	230	380	90	100 x 100 x 8
	l2	-	-	-	-	-	-	-	-	50	150	240	350	350
M 900	l1	-	-	-	-	-	-	-	-	-	65	155	240	240	30	280	446	110	150 x 150 x 18
	l2	-	-	-	-	-	-	-	-	100	150	250	350	350
