Fülezett láncok
Két furatos álló füles láncok (DIN8187)
Görgőslánc standard kialakítású álló fülekkel M7 ; M8
(M7 ; M széles kivitelű; 2 furattal)
M7 és M8 álló fülekkel ellátott görgősláncok az itt látható fülkombinációban (minden külső láncszemre / 2xp ) 08B-1 és 16B-1 közötti méretekben raktárról rendelhető.
Természetesen más külsőheveder-osztás távolságok (4xp, 6xp, 8xp…) is bármikor elérhetőek, rendelhetőek raktári készletünkből.
M1 és M2 álló fülekkel szerelve összekötő szemként is elérhető raktári készletünkből (szegecselt, rugósbiztosítású összekötő szemek), mind az egy- mind a kétoldalas kivitelhez.
Más méret osztású (06B-1 – 32B-1) és különleges kialakítású (egy vagy kétoldalon álló füllel szerelt, eltérő furat átmérőjű-, kiosztású láncokkal is állunk Partnereink rendelkezésére. (Ebben az esetben kérjük adják meg a szükséges méreteket.)

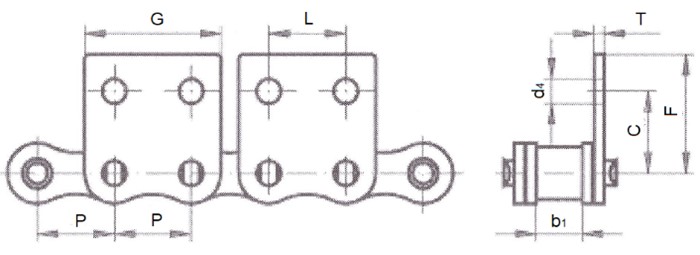

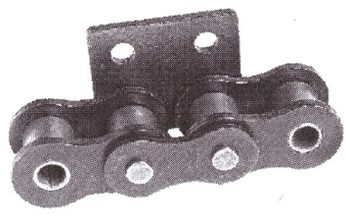

M7 – Álló fülek egy oldalon szerelve
Minden külső tagon ( 2xp )

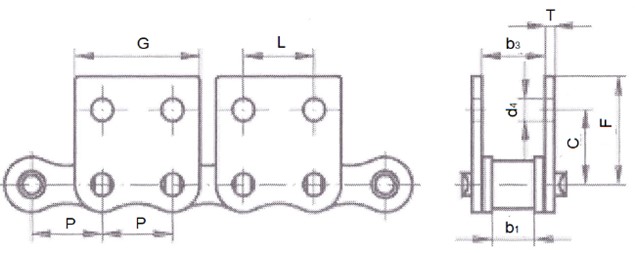

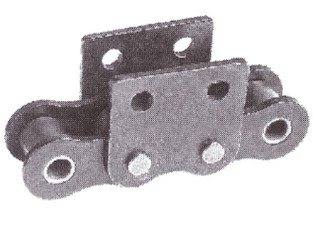

M8 – Álló fülek két oldalon szerelve
Minden külső tagon ( 2xp )
| Lánc típusa | Lánc osztás P=L | Belső szélesség (b1) | Fül furat (d4) | Lánc csap középvonal és a furat középvonal távolsága ( C ) | Csapközéptől a fül magassága (F) | Fül teljes szélessége (G) | Fülek anyag vastagsága (T) |
|---|---|---|---|---|---|---|---|
| 08B-1-M7/M8 | 12.7 | 7.75 | 4.3 | 13.35 | 18.9 | 23.3 | 1.6 |
| 10B-1-M7/M8 | 15.875 | 9.65 | 5.3 | 16.5 | 22.95 | 29.58 | 1.7 |
| 12B-1-M7/M8 | 19.05 | 11.68 | 6.4 | 21.45 | 28.6 | 34.05 | 1.85 |
| 16B-1-M7/M8 | 25.4 | 17.02 | 6.4 | 23.15 | 34 | 46.4 | 3.1 |
