Fülezett láncok
Két furatos hajlított füles láncok (DIN8187)
Görgőslánc hajlított kialakítású fülekkel K7 ; K8
(K7 ; K8 ; 2 furattal készítve)
K7 és K8 hajlított fülekkel ellátott görgősláncok az itt látható fülkombinációban (minden külső láncszemre / 2xp ) 08B-1 és 16B-1 közötti méretekben raktárról rendelhető.
Természetesen más külsőheveder-osztás távolságok (4xp, 6xp, 8xp…) is bármikor elérhetőek, rendelhetőek raktári készletünkből.
K7 és K8 hajlított fülekkel szerelve összekötő szemként is elérhető raktári készletünkből (szegecselt, rugósbiztosítású összekötő szemek), mind az egy- mind a kétoldalas kivitelhez.
Más méret osztású (06B-1 – 32B-1) és különleges kialakítású (egy vagy kétoldalon hajlított füllel szerelt, eltérő furat átmérőjű-, kiosztású láncokkal is állunk Partnereink rendelkezésére. ( Ebben az esetben kérjük adják meg a szükséges méreteket.)

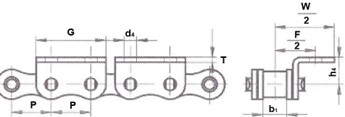

K7 – Hajlított fülek egy oldalon szerelve
Minden külső tagon ( 2xp )

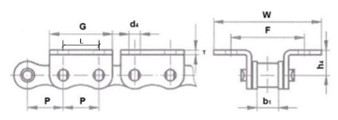

K8 – Hajlított fülek két oldalon szerelve
Minden külső tagon ( 2xp )
| Lánc típusa | Lánc osztása (P) | Belső szélesség (b1) | Fül furat átmérője (d4) | Furatok közötti távolság (F) | Furatok távolsága a lánc középvonalához (F/2) | Csapközéptől a fül magassága (h4) | Fül hossza (G) | Fül teljes szélessége (W) | Fül teljes szélessége a lánc középvonalától (W2) | Fülek anyag vastagsága (T) |
|---|---|---|---|---|---|---|---|---|---|---|
| 08B-1-K7/K8 | 12.7 | 7.75 | 4.5 | 25.4 | 12.7 | 8.9 | 24 | 36.4 | 18.2 | 1.6 |
| 10B-1-K7/K8 | 15.875 | 9.65 | 5.3 | 31.75 | 15.857 | 10.31 | 29.58 | 44.6 | 22.3 | 1.7 |
| 12B-1-K7/K8 | 19.05 | 11.68 | 6.4 | 38.1 | 19.05 | 13.46 | 34.04 | 52.4 | 26.2 | 1.85 |
| 16B-1-K7/K8 | 25.4 | 17.02 | 6.4 | 50.8 | 25.4 | 15.88 | 46.4 | 72.6 | 36.3 | 3.1 |
