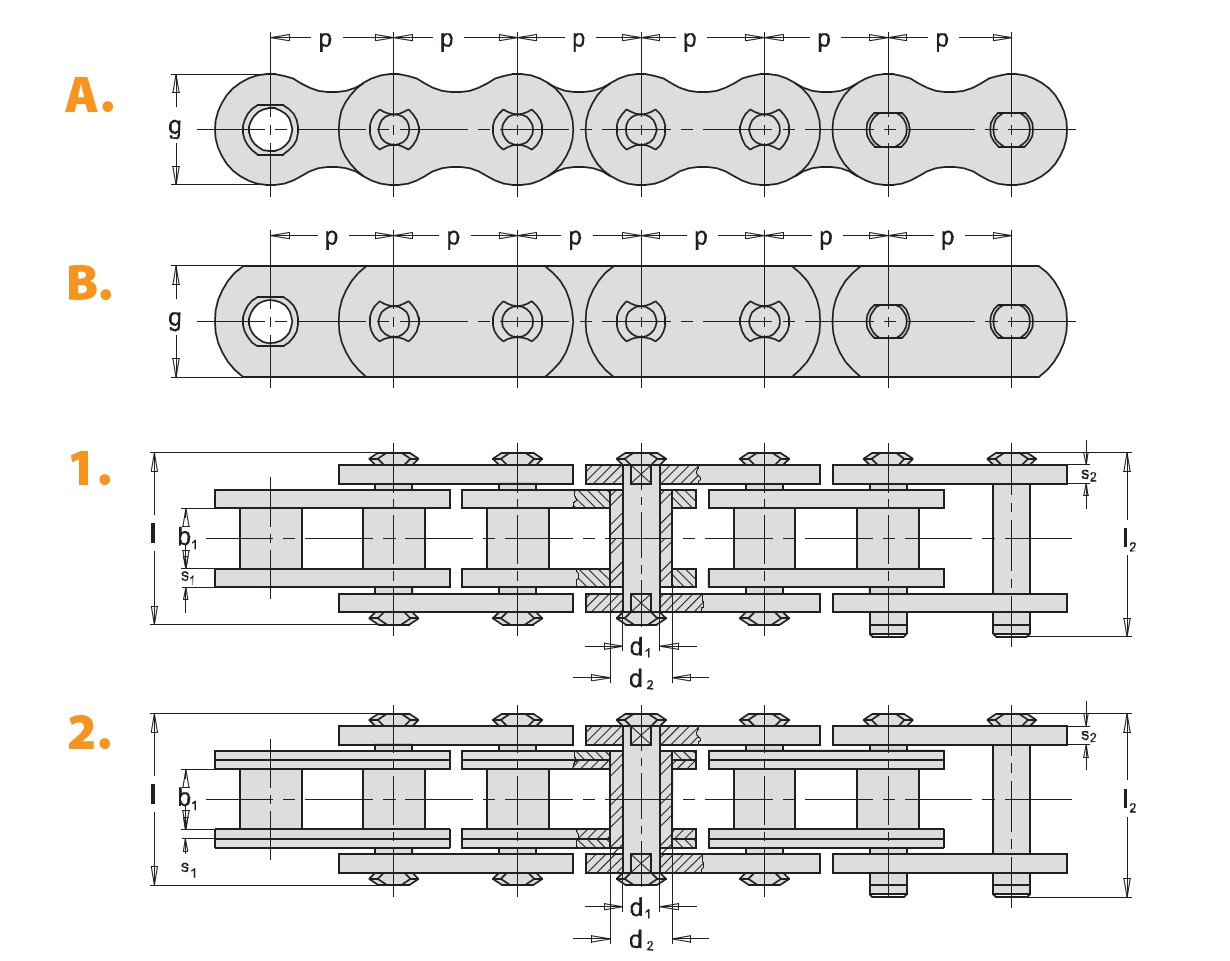

Lassú futású, hüvelyes, metrikus osztású láncok (DIN8164)

firm no.	part no.	Version	p mm	b1 mm min.	d1 mm	d2 mm	l1 mm	l2 mm	g mm	s1 mm	s2 mm	f mm2	fb kn min.	fa kn	Q kg/m
TM 20	318 321 200 000	A1	20	16	8	12	34	38	19	3	3	170	25	3.57	2.15
TM 25	318 321 250 000	A1	25	18	10	15	36	40	24	3	3	230	31.5	4.5	2.55
TM 30	318 321 300 000	A1	30	20	11	17	43	49	28	4	4	300	40	5.71	4
TM 35	318 321 350 000	A1	35	22	12	18	46	51	30	4	4	350	50	7.14	4.3
TM 40	318 321 400 000	A1	40	25	14	20	53	58	35	5	5	480	63	9	5.5
TM 45	318 321 450 000	A1	45	30	16	22	63	67	38	6	6	700	80	11.42	7.55
* TM 45-S	318 361 450 000	A1	45	30	16	23	63	67	38	6	6	700	80	11.42	7.65
TM 50	318 321 500 000	A2	50	35	18	26	68	74	40	3	6	840	100	14.28	7.8
TM 55	318 321 550 000	A2	55	45	20	30	86	93	43	4	8	1210	125	17.85	10.36
* TM 55-S	318 361 550 000	A2	55	45	20	28	86	93	43	4	8	1210	125	17.85	10.08
TM 60	318 321 600 000	A2	60	50	22	32	92	99	48	4	8	1680	160	22.85	15.2
TM 65	318 321 650 000	A1	65	55	26	36	98	106	60	8	8	2100	200	28.57	18.6
TM 70	318 321 700 000	B2	70	60	30	42	111	119	64	5	10	2720	250	35.71	27.2
* TM 70-S	318 361 700 000	B2	70	60	30	40	111	119	64	5	10	2720	250	35.71	26.9
TM 80	318 321 800 000	B2	80	70	32	44	129	137	75	6	12	3600	315	45	36.4
TM 90	318 321 900 000	B2	90	80	36	50	139	147	85	6	12	4000	400	57.14	44.2
* TM 90-S	318 361 900 000	B2	90	80	36	48	139	147	85	6	12	4000	400	57.14	43.8
TM 100	318 321 990 000	B1	100	90	42	56	149	159	95	12	12	4580	500	71.42	50.5
* TM 100-S	318 361 990 000	B1	100	90	42	52	149	159	95	12	12	4580	500	71.42	49.83
